臭氧分析仪的工作原理

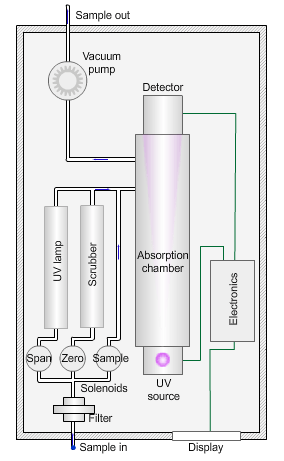

动画插图显示了臭氧分析仪的工作原理

为了确定臭氧浓度，泵将环境空气样本通过过滤器吸入吸收室，在吸收室中，来自汞蒸气灯的波长为 254nm 的紫外线照射样本。

图中的蓝点表示示例路径。该仪器检测到紫外光强度相对于样品中臭氧浓度的降低。

然后仪器测量一个“零”样品，所有臭氧都被二氧化锰洗涤器去除（由绿点的路径显示）。

零浓度导致到达检测器的光强度更高。两个值之间的差异产生样品中臭氧的浓度。

很后，仪器测量样品经波长为 185nm 的紫外光照射产生臭氧（红点路径所示）。与实验室标准进行比较可确保仪器正确响应。

然后采样泵从吸收室中去除废气（灰点）。
