电压对202型和205型臭氧检测仪臭氧测量的影响

电压对202型和205型臭氧检测仪臭氧测量的影响

问题解决

2B Tech臭氧监测仪通常使用外部电压操作。当电源的电压下降时，仪器将在某一点失效。本文介绍仪器在什么电压范围内可以可靠地工作。

实验

在单独的实验中，202型和205型臭氧监测仪从2B技术校准歧管中采样含有400 ppbv臭氧的空气。

臭氧由2B技术标准参考仪器测量。

电源由可变电压外部电源提供。记录了臭氧的平均测量值，并绘制了在6-14伏范围内的供电电压。入口流量也被测量为施加电压的函数。

结果

测量的臭氧混合比发现与施加电压在7-14伏范围内无关。当电压低于6.75伏(205型)和7.00伏(202型)时，测量的臭氧值急剧下降。

故障原因确定为驱动电磁阀的电压不足。下图显示了结果。

样品体积流量从7 V时的1,260 cc/min到14 V时的2,140 cc/min(205型)和7 V时的447 cc/min到14 V时的780 cc/min(202型)不等。

在低于7 V的低电压下，测量到的臭氧浓度急剧下降，发现是由于电磁阀开关故障，而不是流量减少。

202型和205型臭氧监测仪将在7-14 V的施加电压范围内进行精确测量。

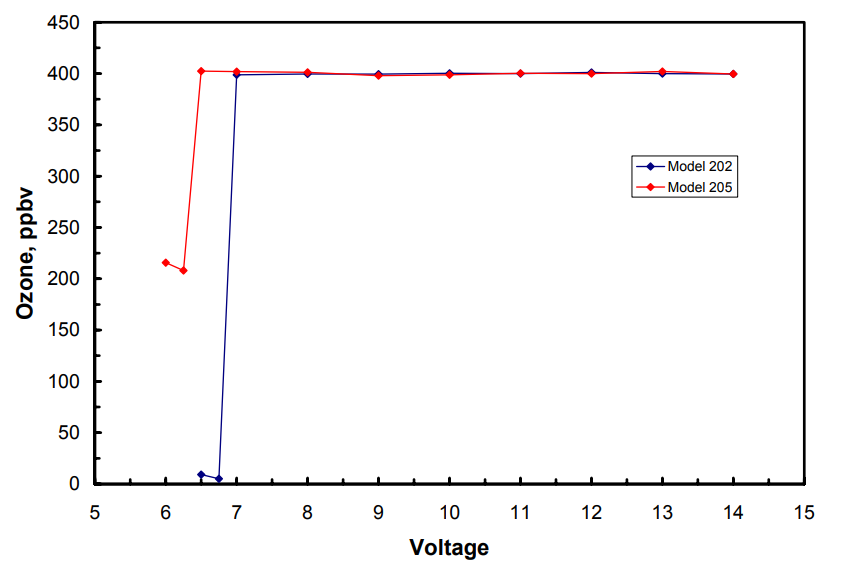

供电电压对400ppbv臭氧测量的影响
