日本荏原EG-700EⅣ臭氧检测仪电源接线方式

日本荏原EG-700EⅣ臭氧检测仪接线方式

预防措施:

在确认电线没有供电后进行接线。然后，如果电线连接错误，它可能会导致设备损坏，也很危险。

(1)接通电源

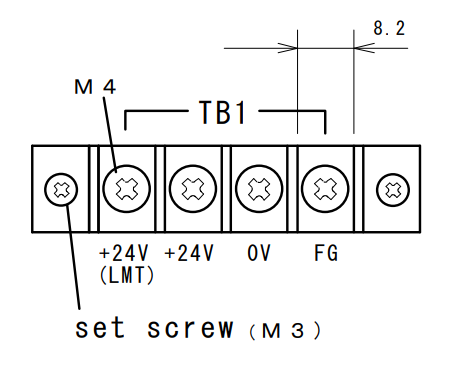

打开右侧门，将24 + 4v DC电源线用宽度不大于8.2 mm的无焊端子稳稳地连接到指定的电源端子排(TB1)上。端子排上的螺钉应为M4尺寸的螺钉。

注意电源线的极性，以免出错。

这个错误可能会导致故障或火灾。

1) + 24 V(牵头)

为了将+ 24v线连接到+ 24v (LMT)的这个端子上，即使电源开关处于导通状态，当前门打开时，也会通过限位开关切断电源。如果你关上前门，它又会打开。

2) + 24 V

电力供应总是与前门的打开和关闭无关。

连接+ 24v线至端子。

根据您的使用规则，从以上两种中选择合适的端子位置，并正确连接。

3) 0 v

该端子用于在上述端子的导线上连接零(0)伏线

①或②。

4)FG

FG是一种火焰接地端子，用电线将火焰与地面连接起来，使监视器的抗噪声特性增加，同时防止触电，以免给人体造成伤害。确保对其进行接地。
